ZH-MB31马达保护器

1、产品概述

产品是基于微处理器技术开发研制的电机保护与控制装置。核心部件采用国外的AD单片微机，可满足各种层次用户的要求，它主要使用于发电、建材、 石油、化工、冶金、轻工、水泥、纺织工业等。它由微处理器来执行电机的保护与控 制功能，完成对电机故障停机原因储存自诊断以及与上位机的通讯等。

装置为电机提供的完备保护，避免了因电机过载、轻载、堵转、欠压、超压、启 动超时、断相、三相不平衡、接地、短路、漏电等可能故障导致的生产事故，很大限度地保证设备运行的有效性。

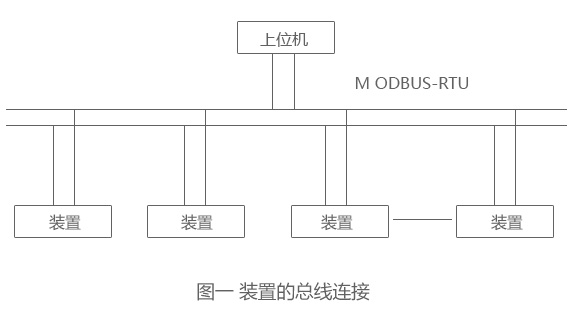

装置采用RS485通讯接口设计，保证了与上位机通讯的快速可靠，同时能快速响 应上位机的实时查询等要求并执行相应操作，装置对电机运行状态和故障原因监控记 录极大方便了对电机维护计划的制定。

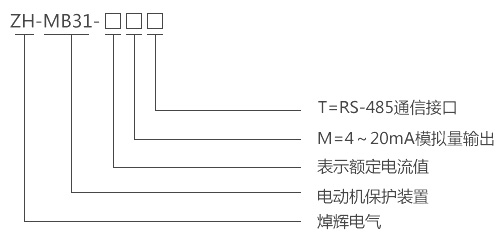

2、型号说明

当电机工作电压大于≥过压电压额定值，动作时候 ≤5S

3.技术参数

额定工作电压：220V（其他电压等级订货时须注明）

额定工作电流：1~800A

额定工作频率：50Hz

控制工作电压：220V

控制输出继电器输出容量：7A 250VAC

可编程继电器输出容量：5V 2 50VAC

功耗：小于5W

现场总线：M ODBUS-RTU;

出厂默认值：M ODBUS-RTU 9600bps

4.使用条件

工作温度：-25~+55℃

存储温度：-25~+70℃

相对湿度：相对湿度文95%且表面无凝露

海拔高度：≤3000m
