ZH-ZK9X 开关柜智能操控系列

一、概述

ZH-ZK9X系列产品是我公司自主研发并针对当前中压系统开关柜技术发展而设计的一种新型的模块化、智能型的操作测量显示装置。

该系列产品集回路模拟指示、带电指示及闭锁功能、温湿度数字实时显示（液晶/数显）、自动加热除湿控制、自动排风降温控制、断路器分合闸状态指示、储能、接地开关指示、手车位置指示、人体感应语音提示，智能防误语音提示以及RS485通讯接口等功能于一体，可根据不同需要灵活选配。装置以一体化布局简易安装于3～35kV户内开关柜，适用于中置柜、手车柜、固定柜、环网柜等多种开关柜。该产品美化了面板结构，简化了现场接线，提高了性能，实现远程自动化管理，用户选用时只要提供一次方案图即可。

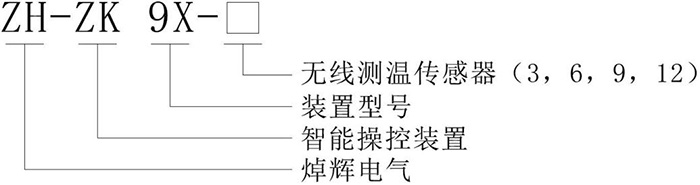

二、型号说明

三、装置特点

1）装置采用高集成度CPU，其内部集成了A/D转换、通讯等模块，具有精度高、抗干扰能力强、数据采集运算速度快等优点；

2） 高压带电指示灯采用高亮度发光二极管，使用寿命长，确保运行的稳定性；带电闭锁可防止误入带电间隔和发生误操作，系统发生单相接地或缺相的异常情况下可保证闭锁电压不变，稳定运行，提高了可靠性能；

3） 温湿度传感器在采样准确，运行可靠的基础上，还具有独立分析、判断及处理的功能。可带1～2路加热器和风扇，以满足用户对多处被测环境温湿度的实时监测和自动控制；

4） 具有语音提示功能，可有效防止误操作；

5） 具有人体感应探头，送电时当工作人员在柜前停留，自动启动液晶屏背光及语音提示，工作人员离开后，自动停止；

6） 具有RS485通讯功能，可将装置的接地刀状态、手车的工作位/实验位（ 上/下隔离刀）、储能状态、断路器状态、温湿度情况上传至上位机，方便用户查看；

7）可带无线测温功能，每台设备可带3、6、9、12个点；

8）该系列产品性能稳定、安装方便，并具有良好的环境耐受能力与电磁兼容性，能够长期可靠运行。

四、选型
