YBW-12-0.4户外预装式变电站(欧式)

所属分类:成套产品
浏览次数:45
二维码:

添加时间:2024-06-27
简要说明:
YB 系列预装式变电站是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、居民小区高、新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所, 作配电系统中接受和分配电能之用。

一、产品概述

YB 系列预装式变电站是将高压电器设备,变压器、低压电器设备等组合成紧凑型成套配电装置,用于城市高层建筑、城乡建筑、居民小区高、新技术开发区、中小型工厂、矿山油田以及临时施工用电等场所, 作配电系统中接受和分配电能之用。

YB 预装变电站具有成套性强、体积小、结构紧凑、运行可靠、维护方便、以及可移动等特点,与常规土建式变电站相比,同容量的箱式变电站占地面积通常为常规变电站的1/10~15,大大减少了设计工作量及施工量,减少了建设费用。在配电系统中,可用于环网配电系统,也可用于双电源或放射终端配电系统,是目前城乡变电站建设和改造的新型成套设备。

YB 预装式变电站符合GB/T17467-1998《高压/低压预装式变电站》国家标准。

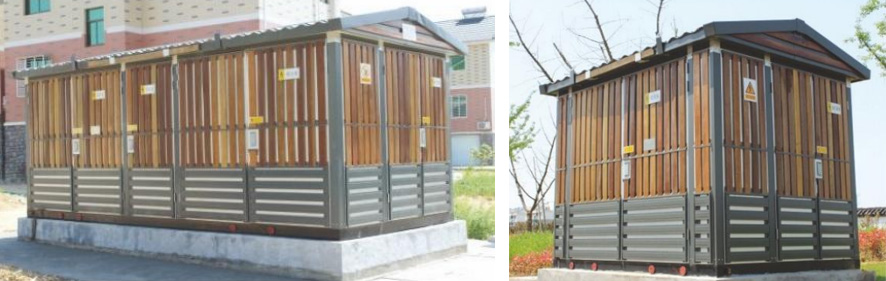

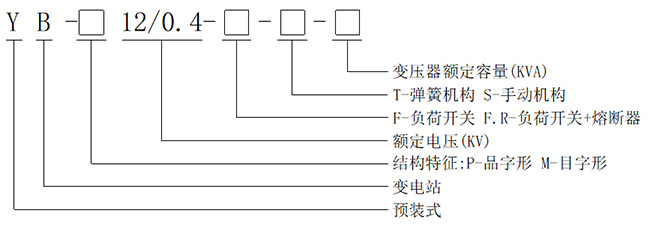

二、产品型号及含义


三、正常使用条件

1.环境温度:高温+40℃,低温度-15℃;

2.相对湿度:日平均≤95%RH,日平均水蒸汽压力不超过2.2kPa;

月平均≤90%RH,月平均水蒸汽压力不超过1.8kPa;

3.海拔高度:≤1000m;

4.地震烈度:不超过8度;

5.周围空气没有明显受到可燃性气体、尘埃、烟、腐蚀性蒸汽或盐雾等的污染;

6.无经常性的剧烈振动场所。

注:超出GB3906规定的正常条件下使用时,请与本公司沟通协商。

四、主要技术参数

名称单位高压电器设备变压器低压电器设备
额定电压kV1010/0.40.4
额定电流A1250
100~5000
额定频率Hz505050
额定容量kVA
100~2500
额定热稳定电流kA20/4S
30/15
额定动稳定电流(峰值)kA50
63
额定关合短路电流(峰值)kA50
15~30
额定开断短路电流kA31.5(熔断器)

额定开断负荷电流A630

lmin工频耐受电压kV对地、相间42,断口间4835/28(5min)20/2.5
雷电冲击耐受电压kV对地、相间75,断口间8575
壳体防护等级
IP23IP23IP23
噪音水平dB
油变≤55、干变≤65
回路数1~624~30
低压侧无功补偿量kvar

750

五、产品结构特点

本产品由高压配电装置、变压器及低压配电装置联接而成,分成三个功能隔室即高压室、变压器室和低压室,高、低压室功能齐全,高压侧一次供电系统,可布置成环网供电、终端供电、双电源供电等多种供电方式,还可装设高压计量元件,满足高压计量的需求。变压器室可选择S9、SC以及其他系列低损耗油浸式变压器或干式变压器;低压室根据用户要求可采用面板或柜装式结构组成用户所需供电方案,有动力配电、照明配电、无功功率补偿、电能计量和电量 测量等多种功能,满足用户的不同要求。并方便用户的供电管理和提高供电质量。

可配备智能监控系统,可实时监测设备的运行状态,实现远程监控和故障诊断。

高压室结构紧凑合理,并具有全面防误操作联销功能。变压器在用户有要求时,可设有轨道能方便地从变压器室两侧大门进出。各室均有自动照明装置,另外高、低压室所选用全部元件性能可靠、操作方便、使产品运行可靠、维护方便。

采用自然通风和强迫通风两种方式。变压器室和高、低压室均有通风道,排风扇有温控装置按整定温度能自动启动和关闭,保证变压器正常运行。

箱体结构能防止雨水和污物进入,材料选用彩色钢板制作,有防腐隔热功能,具备长期户外使用的条件,确保防腐、防水、防尘性能,使用寿命长且外形美观。

六、平面布置型式及外形尺寸图


H-高压室,T变压器室,L低压室

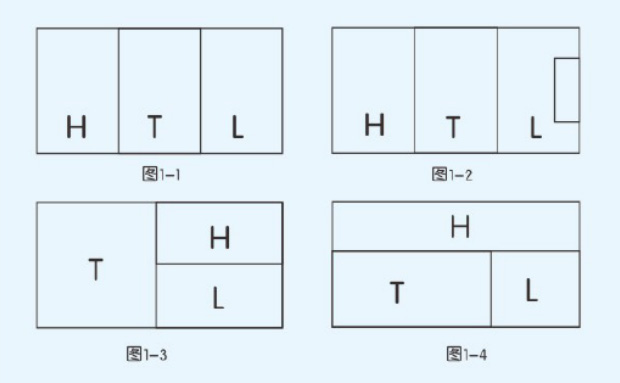

图1 YB系列预装式变电站平面布置图



图2目字形排列

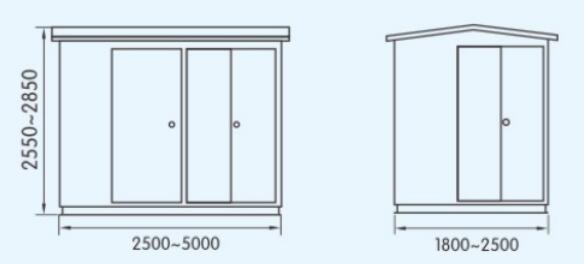

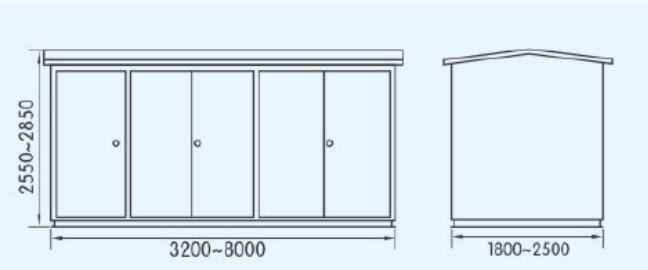

图3品字形排列

七、基础

1.地基耐力要求1000pa 以上。

2.基础设在地势较高处,四周向外排水,采用200#水泥砂浆砌筑,掺3%防水剂,底部向油槽略有倾斜(干变时取消油槽)。

3.基础施工应符合THJ1683《 建筑电气设计技术规程》有关规定。

4.接地干线及接地极的作法按常规做,接地电阻≤4Q。

注:附图中尺寸为推荐值。

附图:


八、订货须知

订货时需提供以下资料

1.变电站型号,数量;

2.变压器型号,数量;

3.高压和低压一次接线方案及主要元器件的型号和数量

4.外壳材质及颜色。
