GCK低压抽出式成套开关设备

一、产品概述

GCK系列低压抽出式成套开关设备(以下简称装置)是组装式的型配电装置，适用于交流50Hz，额定工作电压380V及以下的三相四线或三相五线系统，作为动力中心(PC)或者控制中心(MCC)的电力系统配电设备的电能转换、分配电、无功功率补偿、电能计量、照明及电动机集中控制之用，还可与程序控制器和微处理器组成供配电自动控制系统。

本产品符合：IEC60439《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》；GB/T7251《低压成套开关设备和控制设备第1部分：型式试验和部分型式试验成套设备》。

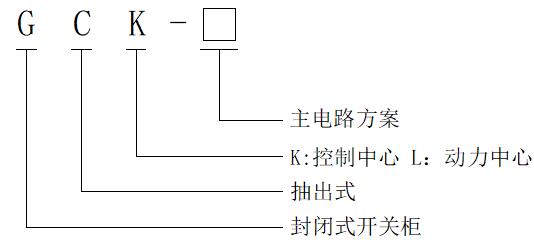

二、产品型号及含义

三、正常使用条件

1.环境温度：高温+40℃，低温度-5℃，24h内的平均温度不得高于+35℃；

2.海拔高度：≤2000m，户内安装使用；

3.环境相对湿度：高温度为+40℃时，不得超过50％；在较低温度时，允许有较大的相对湿度。例如：+20℃时相对湿度为90％，但考虑到因温度的变化，有可能会偶尔产生适度的凝露。

4.设备安装时与垂直面的倾斜度不超过5°。

5.设备应安装在没有火灾、爆炸危险、严重污秽、化学腐蚀及剧烈震动的场所。

注：如果上述条件不能满足时，请与本公司沟通协商。

四、主要技术参数

开关设备主要技术参数

五、结构特点

●GCK的基本框架为组合装配式结构，柜架的全部结构件都经过镀锌，喷塑处理，通过螺钉紧固互相连接成基本柜架，根据需要配置门、挡板、隔板、抽屉、安装支架以及母线和电器组件等零件，组装成一台完整的控制中心柜，本柜结构有下列特点。

●柜架

○柜架采用C型材组装形成，柜架零件及配套零件由本公司配套供货，保证柜休的精度和质量；

○零部件的成型尺寸，开孔尺寸，设备间隔采用模数化(模数E—20mm,下同)；

○内部结构采用镀锌处理；

○柜体顶盖为可折卸式，拆掉顶盖可以看到柜顶的四角装有吊环，用于起吊和装运；

○外部经磷化处理，然后采用静电环氧粉末喷涂；

○柜架分成母线室、功能单元室、电缆室三个相互隔离区间，有效防止事故扩散和便于带电维修。

●功能单元(抽屉部分)

○功能单元：馈电单元、电动机单元、公用电源单元。

○抽屉单元高度模数为200mm，分为1/2单元、1单元、1.5单元、2单元、3单元五个尺寸系列。单元回路额定电流630A以下。

○每台MCC 柜多能安装9个一单元的抽屉或18个1/2单元的抽屉；

○隔室的门板由主开关的操作机构与抽屉进行机械连锁，主开关在合闸位置时，抽屉不能抽出；

○主开关的操作机构可用一把挂锁锁定在合闸或分闸位置，可进行电器设备的维修。○功能单元背面具有主电路进出线插头、辅助电路二次插头及接地捅头；

○接地插头使抽屉件分离试验连接位置时，保证了保护电路的连续性；

○功能单元隔护采用金属隔板隔开；

○隔室中的活门，随着抽屉的推进和拉开自动打开和封闭，使之在隔室中不会触及垂直母线；

○抽屉单元采用旋转式推进机构，具有二位置功能，操作简单可靠；

○抽屉操作机构说明： CJ—5抽屉推进机构(以下简称机构)是采用螺旋轨迹沿定位什运动方式，实现功能单元推进和抽出，在功能单元推进和抽出过程中，实现三位置显示和机械联锁并配有微动开关，试验位置时可进行电气联锁，避免造成人身或设备事故，符合国家和行业相关标准。本产品体积小、安装方式灵活，性能可靠。

●母线系统

○垂直母线采用聚碳酸脂工程塑料外壳封闭。

○GCK母线系统采用三相四线制、三相五线制；水平母线装于柜顶，N线、PE 线既可以装于柜顶，也可以装于柜下部。

三相水平母线采用铜母线，机械强度高、散热性好。开关设备水平铜母排选用（见表）

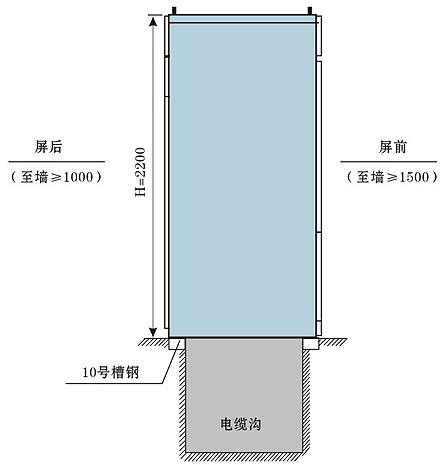

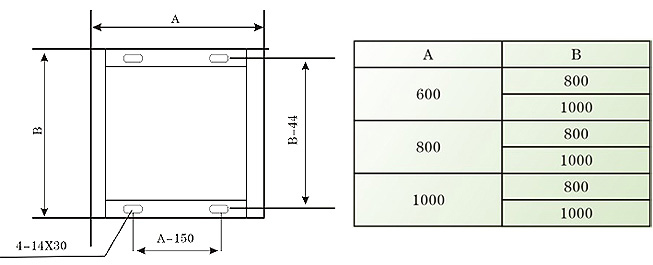

●安装示意图

六、订货须知

1.一次接线方案图和一次接线方案排列图；

2.二次回路原理图、接线图、端子接线图；

3.一、二次设备清单；

4.开关柜平面布置图；

5.备品备件和设备特殊使用条件请与本公司协商。

注：如有特殊要求，请订货时予以说明

由于技术不断更新，产品规格和配置如有变化，请以实际供货为准。
